5.PCB LAYOUT布局要求
5.1外圍器件布局要求
        *VDD 濾波電容需盡量靠近芯片的 VDD 引腳，以確保 ADC 以及 TOUCH 的性能
        *ADC 輸入的濾波電容需盡量靠近芯片 ADC 引腳
        *濾波電容需注意走線方式，需經電容再連至芯片引腳，如下圖：

5.2觸摸LAYOUT要求
5.2.1單按鍵LAYOUT要求
        *觸摸盤的面積需≥5mm（直徑）
        *頂層（ TOP） 鋪地形式： 可以鋪實地或網格地， 如下圖：

        *頂層（ TOP） 鋪地間距： 需離感應盤1mm以上的距離， 詳見下表： 觸摸盤大小與間距 d1 的關系：

*鋪地雖然可以增強抗干擾能力，但也會衰減觸摸的穿透力。在應用環境較好，且對穿透力要求較高的情況下，可無需鋪地
*一般消費類電子產品，推薦使用直徑 10mm 觸摸盤，頂層觸摸盤周邊盡量不鋪地，觸摸盤底層（BOTTOM）不鋪地以提高穿透力

5.2.2復合按鍵LAYOUT要求
*鋪地規則同 5.2.1 單按鍵的處理方式， 尺寸規則如下圖：

        觸摸盤大小與間距 d1、d2 的關系：

觸摸盤大小	間距 d1	間距 d2
10mm*10mm 及以下	1mm	0.5 mm
10mm*10mm~15mm*15mm	1.2mm 以上	0.5 mm ~0.7 mm
15mm*15mm~20mm*20mm	1.7mm 以上	0.7 mm

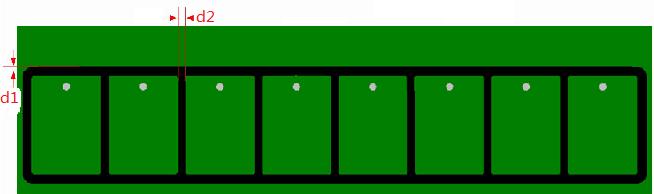

        5.2.3組合按鍵LAYOUT要求（假滑條）
        *鋪地規則同 5.2.1 單按鍵的處理方式， 尺寸規則如下圖：


        觸摸盤大小與間距 d1、d2 的關系：

觸摸盤大小	間距 d1	間距 d2
10mm*10mm 及以下	1.2mm	1 mm
10mm*10mm~15mm*15mm	1.3mm ~1.8mm	1mm ~1.2mm
15mm*15mm~20mm*20mm	1.8mm~2.4mm	1.2mm ~1.4 mm

5.2.4組合按鍵LAYOUT要求（真滑條）
        *滑條頂層（ TOP） 以及底層（BOTTOM）均無需鋪地，且需要預留調試電容通過輔助調試工具來達到最佳效果
        *滑條長度小于 70mm 建議使用 4 路 TOUCH 通道來設計。滑條總長度每增加 10mm~20mm,建議增加 1 路 TOUCH 通道
        *滑條寬度 5mm~10mm 之間較為適宜
        *滑條兩頭過渡寬度需≤6mm
        *256 級需使用≥4 路 TOUCH 通道
        *滑條齒間距建議在 0.3~0.5mm 之間
尺寸規則如下圖：



     6mm

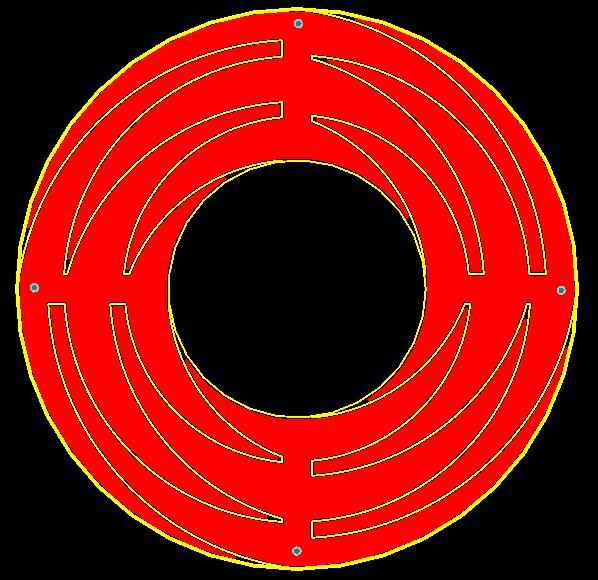

5.2.5滑輪LAYOUT要求
        *滑輪頂層（ TOP） 以及底層（BOTTOM）均無需鋪地，且需要預留調試電容通過輔助調試工具來達到最佳效果
        *滑輪直徑≤40mm 建議使用 4 路 TOUCH 通道來設計。滑輪直徑每增加 5mm~10mm,建議增加 1 路 TOUCH 通道
        *滑輪寬度 5mm~10mm 之間較為適宜
        *滑輪過渡寬度需≤6mm
        *256 級需使用≥4 路 TOUCH 通道
        *滑輪齒間距建議在 0.3~0.5mm 之間

        尺寸規則如下圖：





5.2.6觸摸走線要求

        *基本走線原則： 保證走線盡量細、到觸摸 IC 的距離盡量短,
        *走線寬度建議為 6mil~10mil 之間,觸摸走線與鋪地銅皮間需保持 0.75mm 以上的距離.
